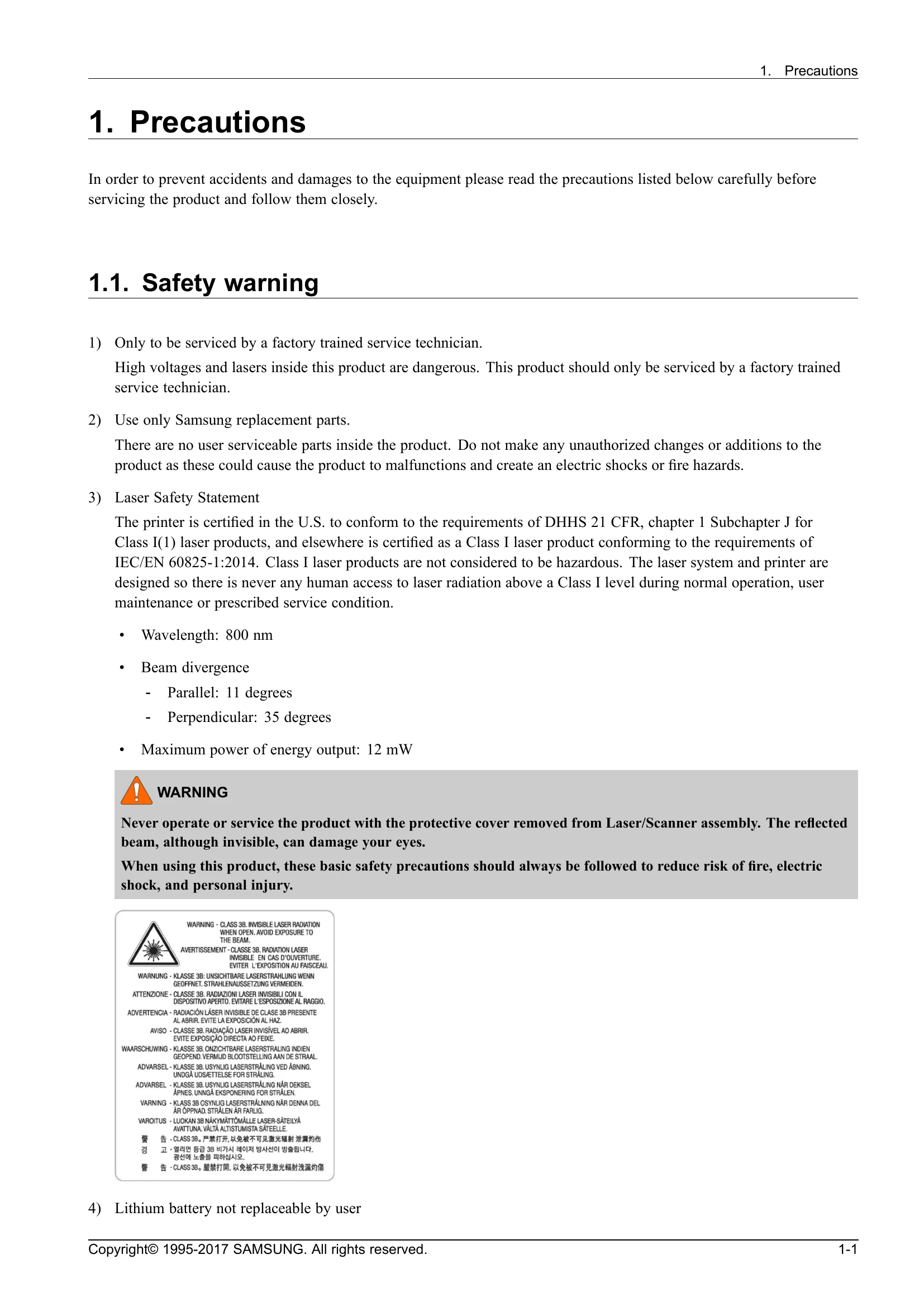

Parts/Service for Xpress C480 series SL-C480 / C480W / C480FN / C480FW
Uploaded: Nov. 21, 2025, 9:09 p.m.
Manual Publish Date: 2016-01-12
Warranty Information
La información de garantía no se detalla explícitamente en las páginas proporcionadas.
El manual proporciona información detallada sobre precauciones de seguridad, especificaciones del producto, vistas generales del sistema, procedimientos de desmontaje y reensamblaje, pasos de alineación y solución de problemas, diagramas del sistema e información de referencia para el MFP láser a color Samsung Xpress C480 series. Cubre advertencias de seguridad esenciales para el manejo de altos voltajes y láseres, así como precauciones para materiales tóxicos, descarga eléctrica, riesgos de incendio y ESD. El documento describe las especificaciones del producto, incluyendo velocidad de impresión, procesador, memoria, interfaces y rendimientos de cartuchos de tóner. Detalla la vista general del sistema con vistas frontal y trasera, rutas de papel y diseños del sistema. Además, ofrece guías completas sobre el desmontaje y reensamblaje de la máquina, la sustitución de piezas de mantenimiento y servicio, y la solución de problemas comunes como problemas de calidad de imagen y códigos de error. Se proporcionan diagramas del sistema, incluidos diagramas de bloques y de conexión, para una mejor comprensión del funcionamiento interno del dispositivo. Finalmente, enumera las herramientas recomendadas para la solución de problemas y proporciona un glosario de términos técnicos y una lista de revisión de documentos.
Troubleshooting and error codes
| Página | Causa y Punto de Comprobación | Solución |
|---|---|---|
| 4-67 | Malos contactos del tambor OPC y/o cartucho de tóner a tierra. | Compruebe el terminal de Ground-OPC. |
| 4-67 | No funciona la LSU. | Compruebe el conector de la LSU. |
| 4-67 | No funciona el voltaje de polarización de revelado en HVPS. | Reemplace el HVPS. |
| 4-67 | Ha expirado la vida útil del Cartucho de Tóner. | Reemplace el cartucho de tóner. |
| 4-67 | La fuerza de presión en los resortes izquierdo y derecho de la unidad ITB no es uniforme. | Reemplace la Unidad ITB |
| 4-68 | El rodillo de revelado, el tambor OPC u otros rodillos del cartucho de tóner y la unidad de imagen pueden estar contaminados o deformados. | Reemplace el cartucho de tóner o la unidad de imagen. |
| 4-68 | Malos contactos de los terminales HV del cartucho de tóner con los terminales de alto voltaje del equipo de la impresora. | Limpie todos los terminales HV del cartucho y del marco del conjunto. Asegúrese de que todo el tóner o el polvo del papel, las partículas se hayan eliminado. |
| 4-68 | El soporte de medios no cumple con las especificaciones | Use el soporte adecuado según las especificaciones. |
| 4-68 | El fusor es defectuoso | Reemplace la unidad de fusor. |
