Parts/Service for CLX-6260
Uploaded: Nov. 21, 2025, 9:07 p.m.
Manual Publish Date: 2012
Warranty Information
Consulte el manual de servicio en GSPN para obtener más información.

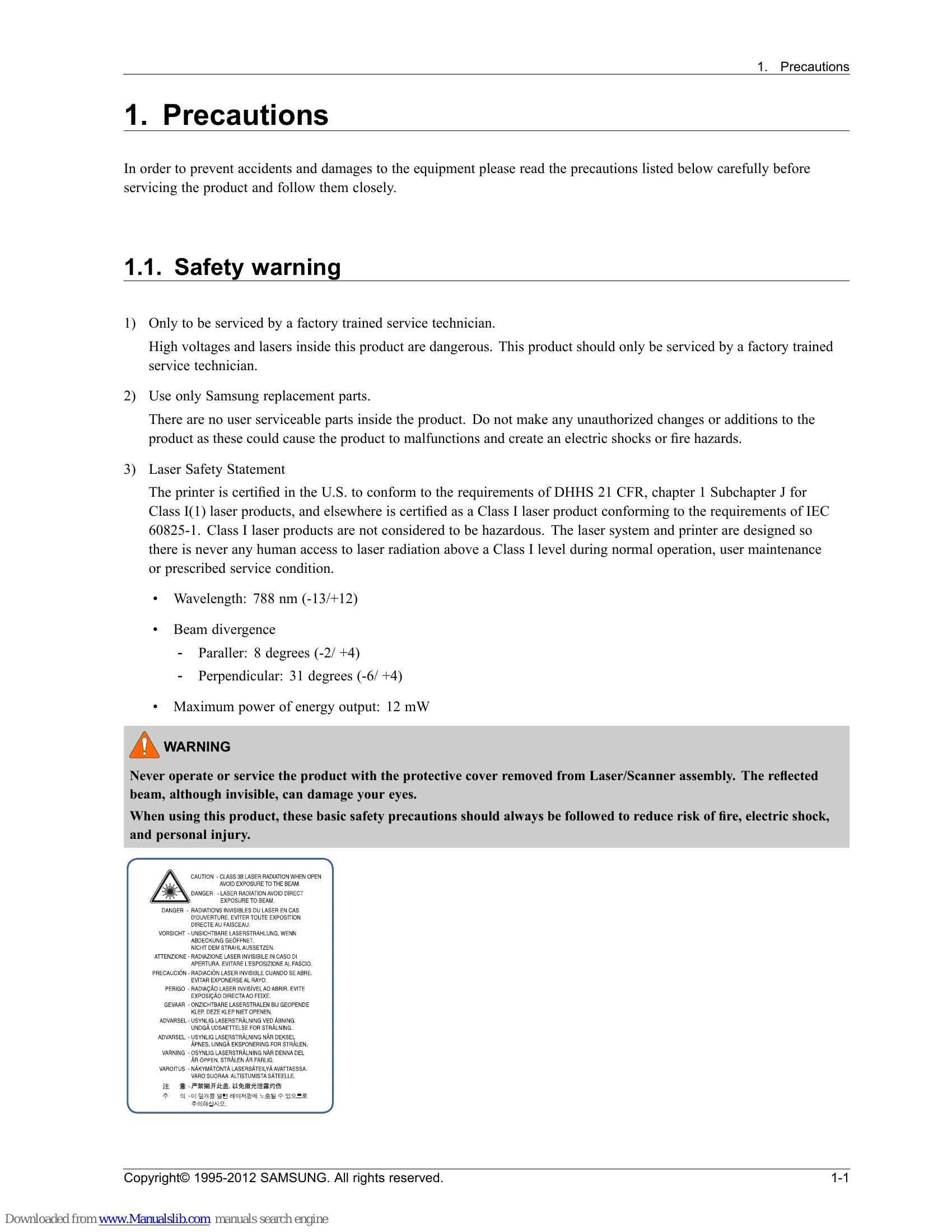

El manual de servicio proporciona información completa para el servicio de la impresora multifunción láser a color SAMSUNG CLX-6260. Incluye secciones sobre precauciones de seguridad, especificaciones del producto, procedimientos de desmontaje y montaje, guías de alineación y solución de problemas, diagramas del sistema e información de referencia. Las áreas clave cubiertas incluyen seguridad láser, precauciones de manejo, precauciones ESD, especificaciones detalladas para funciones de impresión, copia, escaneo y fax, así como orientación sobre cómo reemplazar las piezas de mantenimiento y las piezas de servicio principales. El manual también ofrece pasos de solución de problemas para problemas comunes como páginas en blanco, densidad desigual, bandas horizontales, fusión deficiente, alimentación múltiple y falta de energía. Se proporcionan diagramas del sistema y un glosario de términos para una mejor comprensión.
Troubleshooting and error codes
| Problema | Descripción | Causa y Punto de Verificación | Solución |
|---|---|---|---|
| 5) Página en Blanco | Se imprime una página en blanco. | Mal contacto del tambor OPC y/o cartucho de tóner a tierra. La LSU no funciona. El voltaje de polarización de desarrollo en HVPS no funciona. | Compruebe el terminal de Ground-OPC. Compruebe el conector de la LSU. Reemplace el HVPS. |
| 6) Densidad Desigual | La densidad de impresión es desigual entre la izquierda y la derecha. | La vida útil del cartucho de tóner ha expirado. La fuerza de presión en los resortes izquierdo y derecho de la unidad ITB no es uniforme. | Reemplace el cartucho de tóner. Reemplace la unidad ITB. |
| 7) Bandas Horizontales | Aparecen rayas horizontales oscuras o blancas en la página. (Estos pueden ocurrir a intervalos regulares en la página.) | El rodillo de desarrollo, el tambor OPC u otros rodillos del cartucho de tóner pueden estar contaminados o deformados. Mal contacto de los terminales HV del cartucho de tóner con los terminales de alto voltaje del conjunto de la impresora. | Reemplace el cartucho de tóner. Limpie todos los terminales HV del cartucho y del marco del conjunto. Asegúrese de que todo el tóner o el polvo del papel, las partículas se hayan eliminado. |
| 8) Fusión Deficiente | El tóner no está fijado correctamente en el papel. | El medio no cumple con las especificaciones. El fusor está defectuoso. | Use el medio adecuado según las especificaciones. Reemplace la unidad fusora. |
| 4.2.4. Otros errores 1) Alimentación Múltiple |
Se alimentan varias hojas de papel a la vez. | El embrague de recogida o el embrague de registro no funcionan correctamente. El rodillo de recogida/avance/retardo está desgastado o contaminado. | Reemplace el embrague defectuoso si es necesario. Limpie o reemplace el rodillo defectuoso. |
| 2) Sin Energía | Al encender el sistema, el LED y la LCD del panel de operador no se encienden. | La conexión entre la placa principal y la placa OPE es defectuosa. La salida HVPS/SMPS es anormal. | Reconecte o reemplace el arnés. Reemplace la placa HVPS/SMPS. |
| 3) Calibración de la pantalla táctil (solo modelos con pantalla táctil) | La pantalla táctil no funciona correctamente. | El valor de linealidad del panel táctil ha cambiado debido al uso prolongado de la máquina o a las condiciones ambientales. | 1) Apague la máquina. 2) Mientras presiona el número 0 en las teclas numéricas, encienda la máquina. Espere hasta que aparezca la pantalla de calibración. 3) Presione el centro de la marca + en el siguiente orden 1~9. Use su dedo. Realice 2 veces. 4) Si no hay ningún problema, aparecerá "Completado" en la LCD y la máquina se reiniciará. Si comete un error, comience de nuevo desde el paso 1. |
