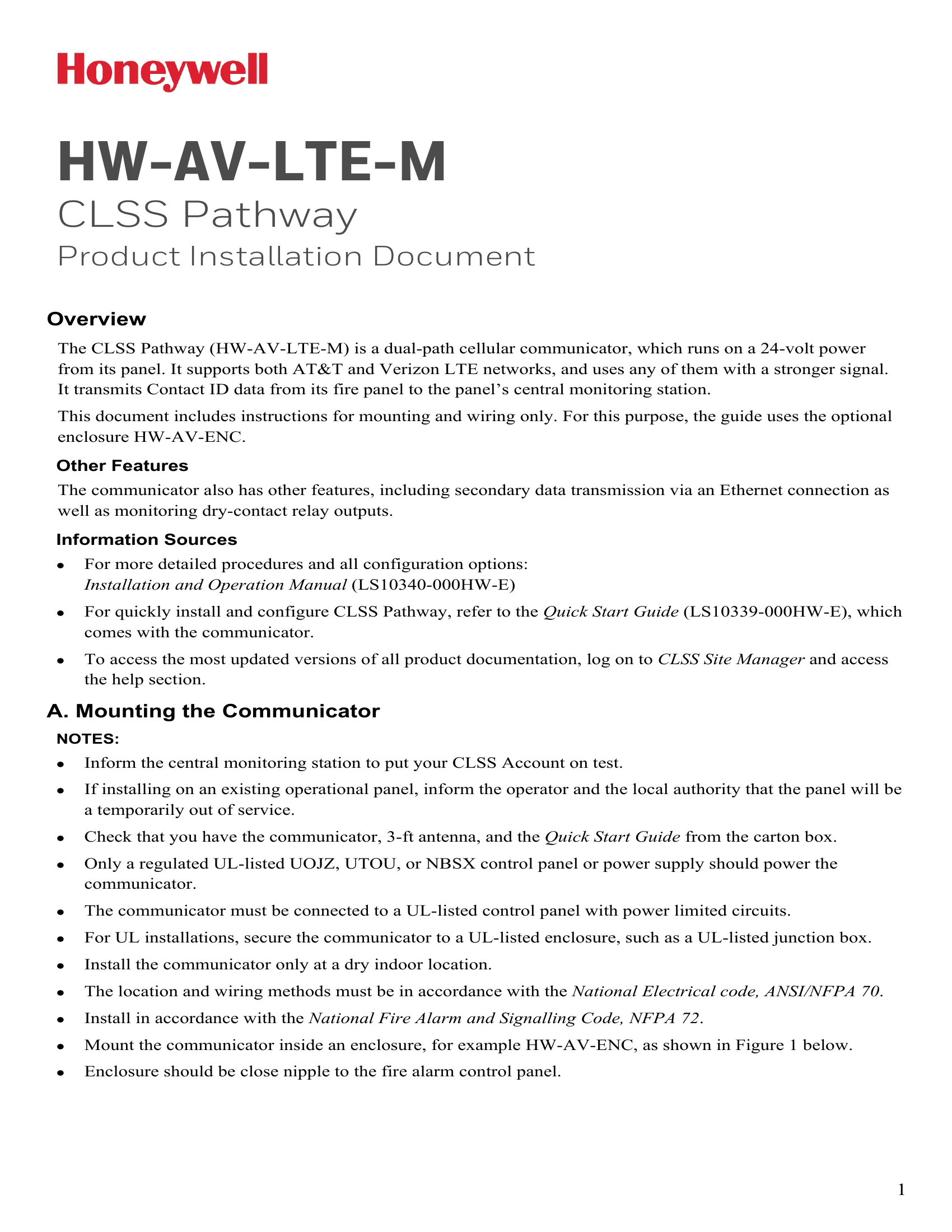

Installation Guide for HW-AV-LTE-M
Uploaded: Nov. 21, 2025, 6:52 p.m.
Manual Publish Date: 2021-09-01
Warranty Information
No se proporciona información de garantía en este documento.
\n
Montaje del Comunicador
\nAsegure la caja a la pared, asegurándose de que esté cerca del panel de control de alarma contra incendios y en un lugar interior seco. Utilice el hardware de montaje apropiado.
\n\nInstalación de la Antena
\nPase el cable de la antena a través del pasamuros de la caja. Fije el imán de la antena a la pared de la caja y conecte la antena al comunicador. Posicione la antena perpendicularmente y lejos de fuentes de interferencia.
\n\nCableado del Comunicador
\nConecte el comunicador para captura de marcador o para monitoreo de salidas de relé de contacto seco. Para captura de marcador, conecte a los puertos telefónicos del panel y opcionalmente al enrutador a través de LAN. Para monitoreo de contacto seco, conecte a las salidas de relé y terminales de alimentación del panel.
\n\nEncendido y Activación
\nEncienda el comunicador y el panel. Asegúrese de que el LED Verde esté continuamente ENCENDIDO. Para doble vía, conecte el cable LAN y observe el LED Amarillo. Active la Vía CLSS a través de la Aplicación CLSS.
\nTroubleshooting and error codes
| Problema | Acciones Correctivas |
|---|---|
| Problemas de Conexión | |
| Estado del LED: APAGADO Posibles Causas: - El comunicador no está conectado al panel. - El panel no suministra energía. - El dispositivo comunicador está dañado. |
Asegure que el cableado sea el correcto según los diagramas. Mida la salida AUX del panel. Reemplace el comunicador si está dañado. |
| Estado del LED: Parpadeando Lento Posibles Causas: - Intentando establecer conexión. - No hay señal celular disponible. |
Reposicione la antena. |
| Estado del LED: Parpadeando cada 5 segundos Posibles Causas: - Conectividad de señal baja. |
Reposicione la antena. |
| Problemas de Red LAN | |
| LED Amarillo: APAGADO Posibles Causas: - El cable LAN no está enchufado al comunicador. |
Asegure que el cableado sea el correcto según los diagramas. Mida la salida AUX del panel. Reemplace el comunicador si está dañado. |
| LED Verde: APAGADO Posibles Causas: - El enrutador no proporciona una IP vía DHCP. - No hay acceso a Internet. |
Revise la configuración de su servidor DHCP, si se está utilizando DHCP. Use otro dispositivo en la misma red y revise la configuración de su enrutador. |
| Problemas de Eventos | |
| Si no se reciben eventos | 1. Verifique las conexiones RING y TIP (terminales de anillo/punta TELCO, no R-1/T-1). 2. Asegure que no haya problemas de conexión. 3. Revise el panel en busca de mensajes de error de fallo de comunicación. 4. Deshabilite las opciones "Esperar Tono de Marcado" en el panel. |
| Problemas de conectividad celular | 1. Vaya a la pantalla de Registro de Dispositivos en la Aplicación CLSS. 2. Asegure que la intensidad de la señal mostrada sea de al menos una o dos barras. 3. Reposicione la antena para una mayor intensidad de señal. |
