Warranty Information

No hay informaci\u00f3n de garant\u00eda disponible en este documento.

\n

Instalación y Configuración del Sistema

\n
    \n

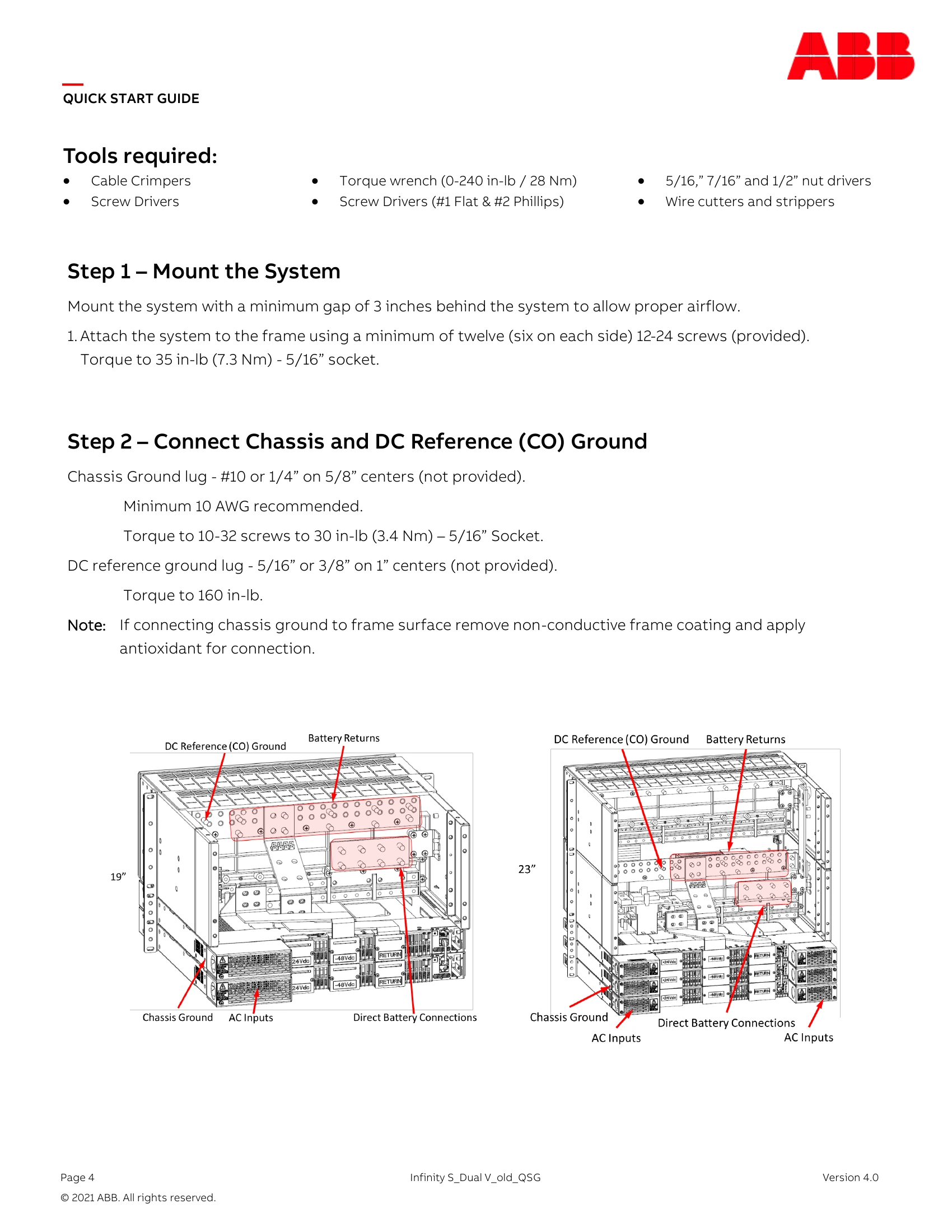

  • Montaje: Monte el sistema con un espacio m\u00ednimo de 3 pulgadas detr\u00e1s para el flujo de aire. F\u00edjelo al marco usando los tornillos 12-24 proporcionados, apretados a 35 in-lb.
  • \n
  • Conexi\u00f3n a Tierra: Conecte el terminal de tierra del chasis y el terminal de referencia DC (CO) seg\u00fan se especifica, usando los valores de torque apropiados.
  • \n
  • Entradas de CA: Desconecte la fuente de CA antes de realizar las conexiones. Conecte los cables de entrada de CA a los rectificadores, pelando y aplicando torque seg\u00fan la tabla.
  • \n
  • Salida DC y Cargas: Conecte las cadenas de bater\u00edas al bus de bater\u00edas, observando la polaridad. Las conexiones de carga se realizan a trav\u00e9s de los interruptores autom\u00e1ticos de carga.
  • \n
  • Configuraci\u00f3n del Controlador: Verifique las conexiones de CA, CC y del controlador. Encienda los interruptores de entrada de CA. Ajuste la configuraci\u00f3n predeterminada del controlador seg\u00fan las instrucciones de ingenier\u00eda del sitio.
  • \n
  • Instalaci\u00f3n de M\u00f3dulos de Potencia: Deslice los rectificadores y convertidores en las ranuras del estante de potencia hasta que queden trabados.
  • \n
  • Arranque Inicial: Energice las entradas de CA, luego inserte un rectificador. Espere la comunicaci\u00f3n del controlador. Mida el voltaje de la cadena de bater\u00edas y ajuste el controlador para que coincida. Conecte los cables de la cadena de bater\u00edas. Inserte las unidades restantes y establezca el voltaje de flotaci\u00f3n.
  • \n
  • Interfaz Web: Conecte una laptop al puerto LAN del controlador (configurado en modo Servidor) para acceder a las p\u00e1ginas web para configuraci\u00f3n y monitoreo. La contrase\u00f1a predeterminada es \"Administrator\".
  • \n
